ESEMPI DI IMPIANTI DI VIDEOSORVEGLIANZA SENZA FILI

I tratti in rosso rappresentano il cavo di collegamento video (75 Ohm)

Esempio 1

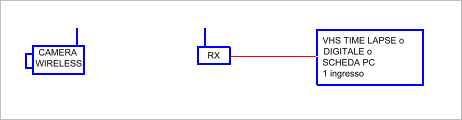

Una telecamera wireless con tx incorporato + videoregistratore

Note: la posizione dell'antenna trasmittente è vincolata a quella della telecamera essendo il trasmettitore incorporato in quest'ultima. Non è possibile collegare alla telecamera un'antenna esterna per un'eventuale aumento della portata mentre è in genere possibile collegare un'antenna al ricevitore.

Esempio 2

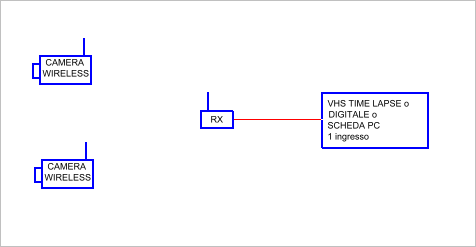

Due o più telecamere wireless con tx incorporato + videoregistratore un ingresso

Note: la posizione dell'antenna trasmittente è vincolata a quella della telecamera essendo il trasmettitore incorporato in quest'ultima. Non è possibile collegare alla telecamera un'antenna esterna. Il ricevitore incorpora in genere un'antenna a quadro direttiva. Si possono utilizzare al massimo 4 telecamere con tx nella stessa zona. Normalmente il ricevitore incorpora un commutatore automatico che permette la scansione ciclica temporizzata di 4 telecamere.

Esempio 3

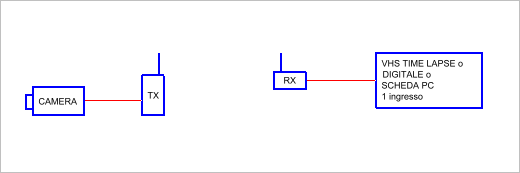

Telecamera con trasmettitore separato + videoregistratore un ingresso

Note:

Note: è possibile posizionare il tx in luogo diverso da quello dove è installata la telecamera, in modo da evitare eventuali ostacoli nella tratta quali muri ecc. Si può collegare un'antenna direttiva esterna sia a tx che a rx per aumentare la portata.

Esempio 4

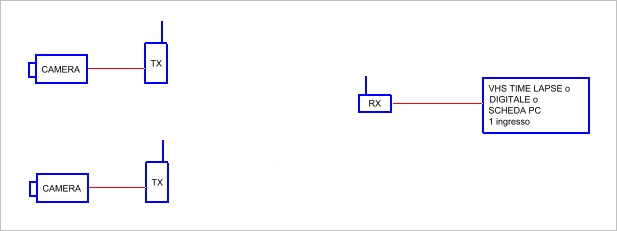

Due o più telecamere con trasmettitore separato + ricevitore con switcher +
videoregistratore un ingresso

Note: è possibile posizionare il tx in luogo diverso da quello dove è installata la telecamera, in modo da evitare eventuali ostacoli nella tratta quali muri ecc. E' in genere possibile collegare un'antenna direttiva esterna sia a tx che a rx per aumentare la portata. Si possono utilizzare al massimo 4 telecamere/tx. Il ricevitore generalmente incorpora un commutatore ciclico che permette di selezionare la telecamera desiderata oppure tutte in sequenza ciclica temporizzata (non tutte contemporaneamente).

Esempio 5

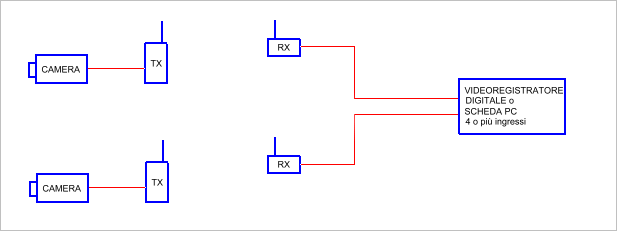

Due o più telecamere con trasmettitore separato + videoregistratore digitale 4 ingressi

Note: è possibile posizionare il tx in luogo diverso da quello dove è installata la telecamera, in modo da evitare eventuali ostacoli nella tratta quali muri ecc. E' in genere possibile collegare un'antenna direttiva esterna sia a tx che a rx per aumentare la portata. Si possono utilizzare al massimo 4 telecamere/tx/rx. Questo tipo di impianto realizzato con un videoregistratore digitale indipendente rappresenta la soluzione più versatile per la possibilità di integrare allarmi, timer, quad e altre utili funzioni.
