ESEMPI DI IMPIANTI DI VIDEOSORVEGLIANZA VIA CAVO

I tratti in rosso rappresentano il cavo di collegamento video (75 Ohm)

Esempio 1
Una telecamera + videoregistratore

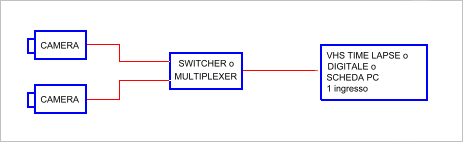

Esempio 2
Due o più telecamere + switcher o multiplexer + videoregistratore un ingresso

Note: utilizzando un commutatore switcher sarà possibile registrare una telecamera oppure tutte in sequenza ciclica temporizzata ma mai tutte contemporaneamente. Utilizzando invece un multiplexer sarà anche possibile registrarle tutte insieme, durante la riproduzione lo schermo apparirà suddiviso in 4 o più riquadri.

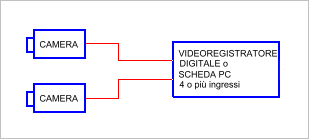

Esempio 3
Due o più telecamere + videoregistratore digitale a più ingressi

Note: questo tipo di impianto realizzato con un videoregistratore digitale indipendente rappresenta la soluzione più versatile per la possibilità di integrare quad, allarmi, timer e altre utili funzioni.
